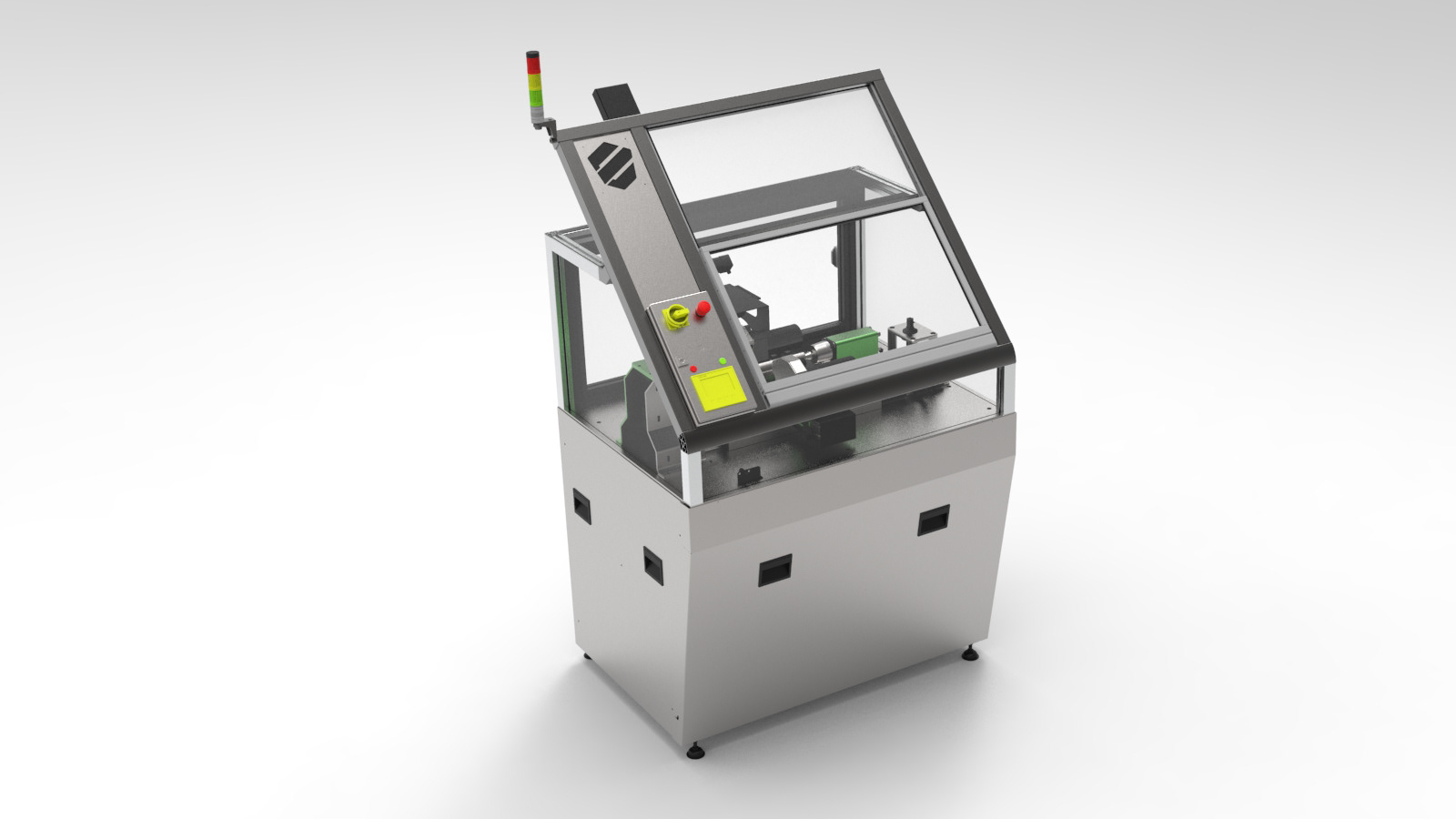

FACTS
» ca. 0,9 m x ca. 1,2 m x ca. 2,2 m (L x B x H)
» Gewicht: ca. 300 kg
» Kolbendurchmesser: 7 mm bs 34 mm
» Bauteilenlänge: 50 mm bis 260 mm
» HMI-Bedienung
DESCRIPTION

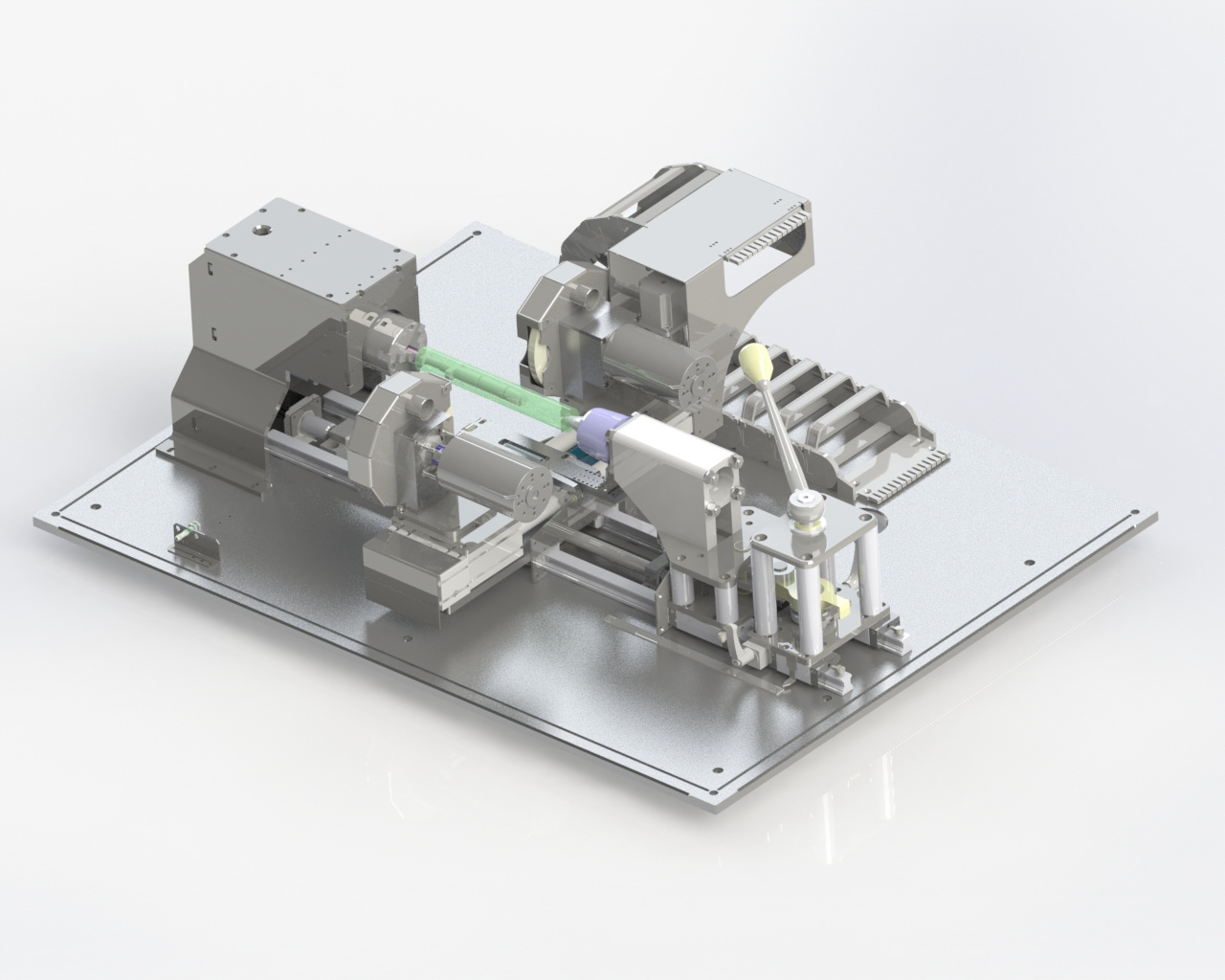

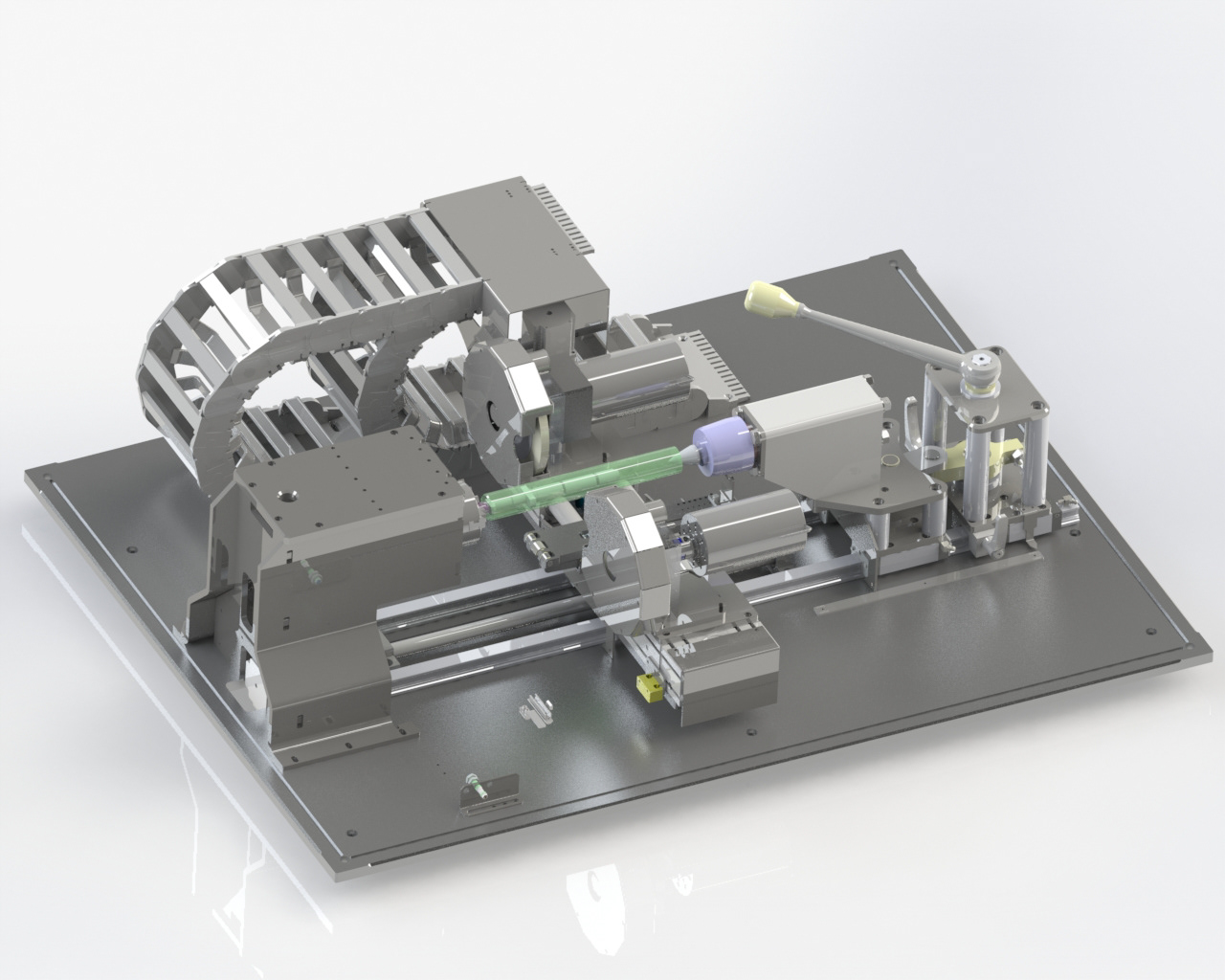

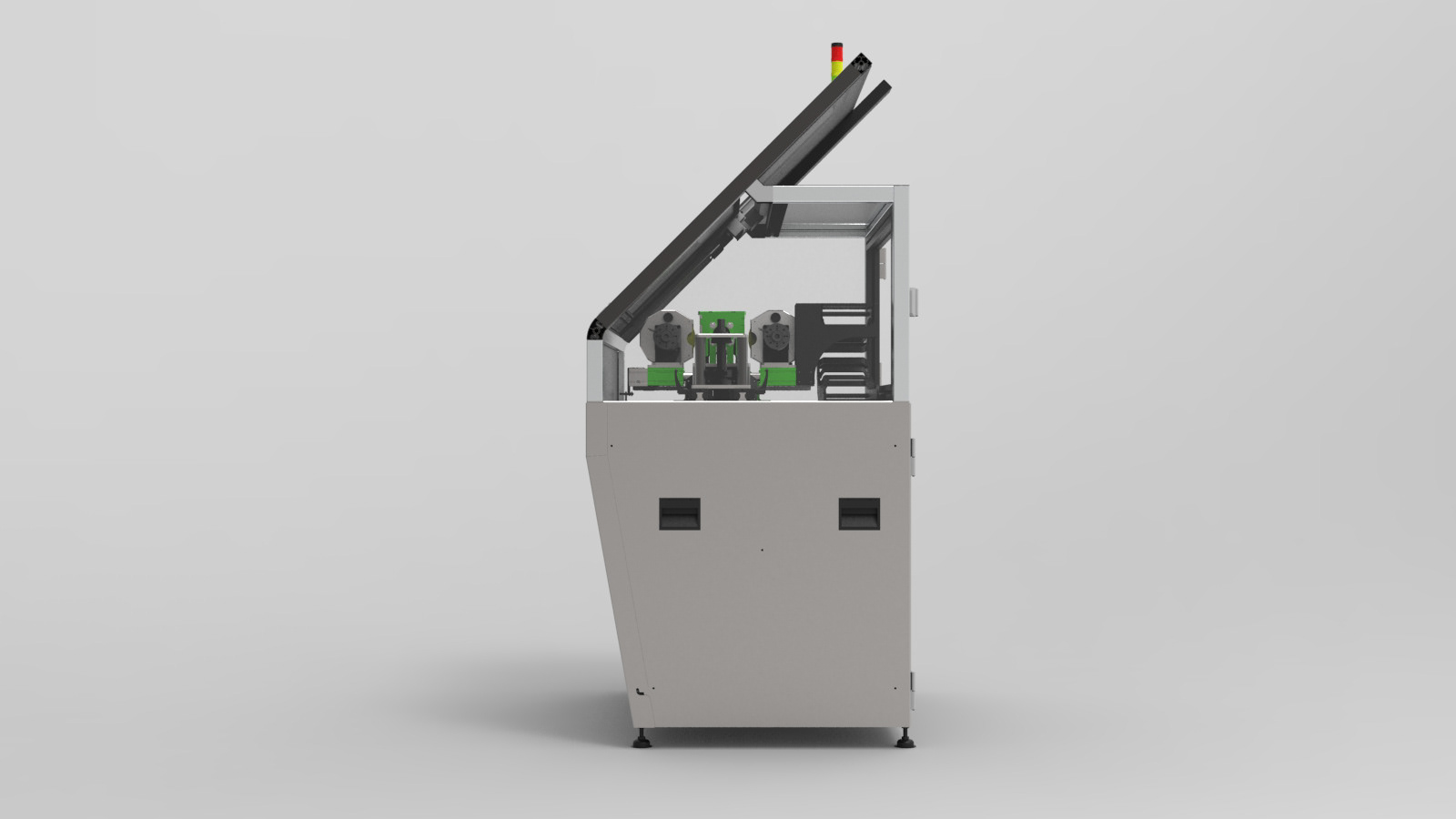

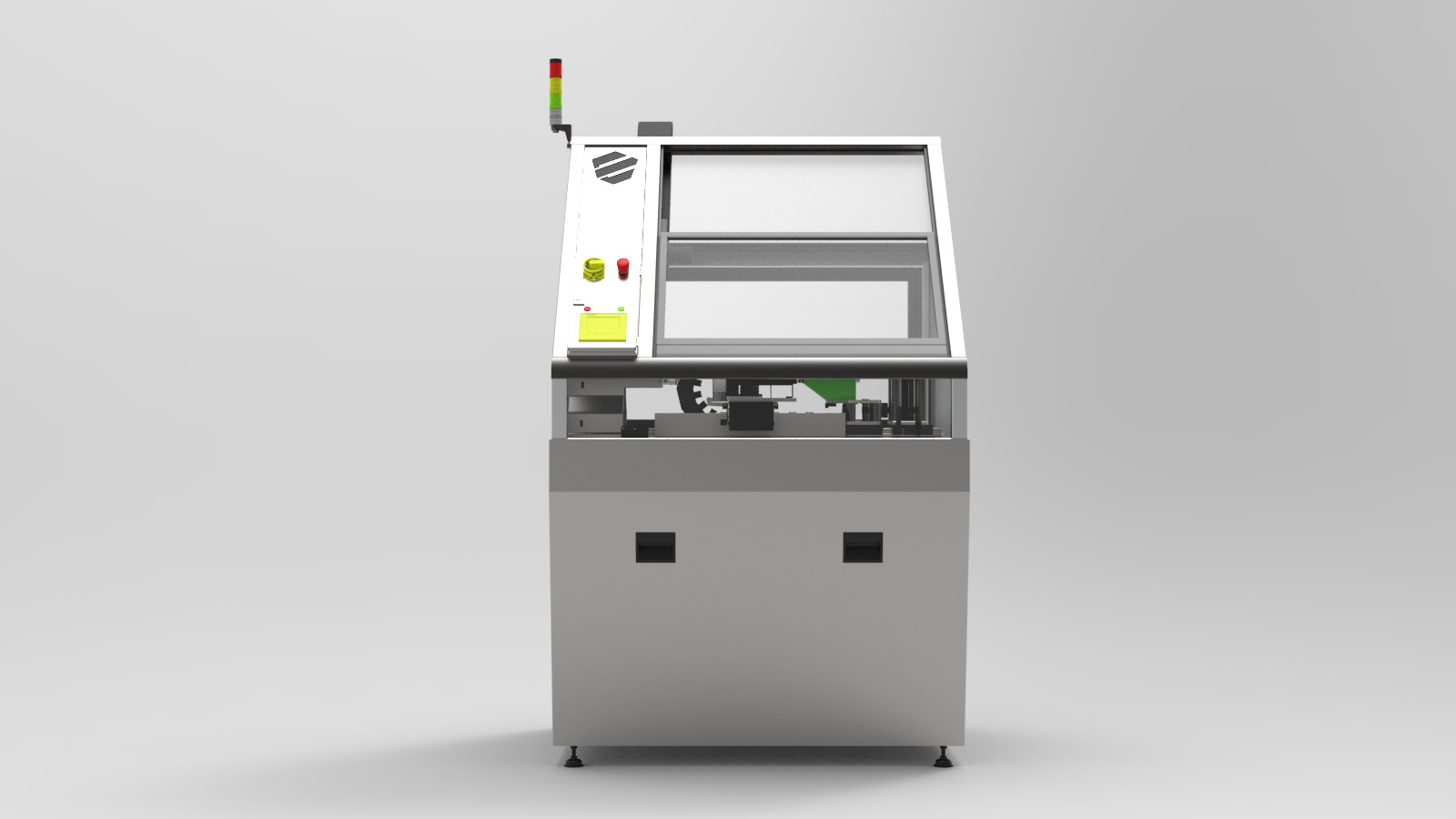

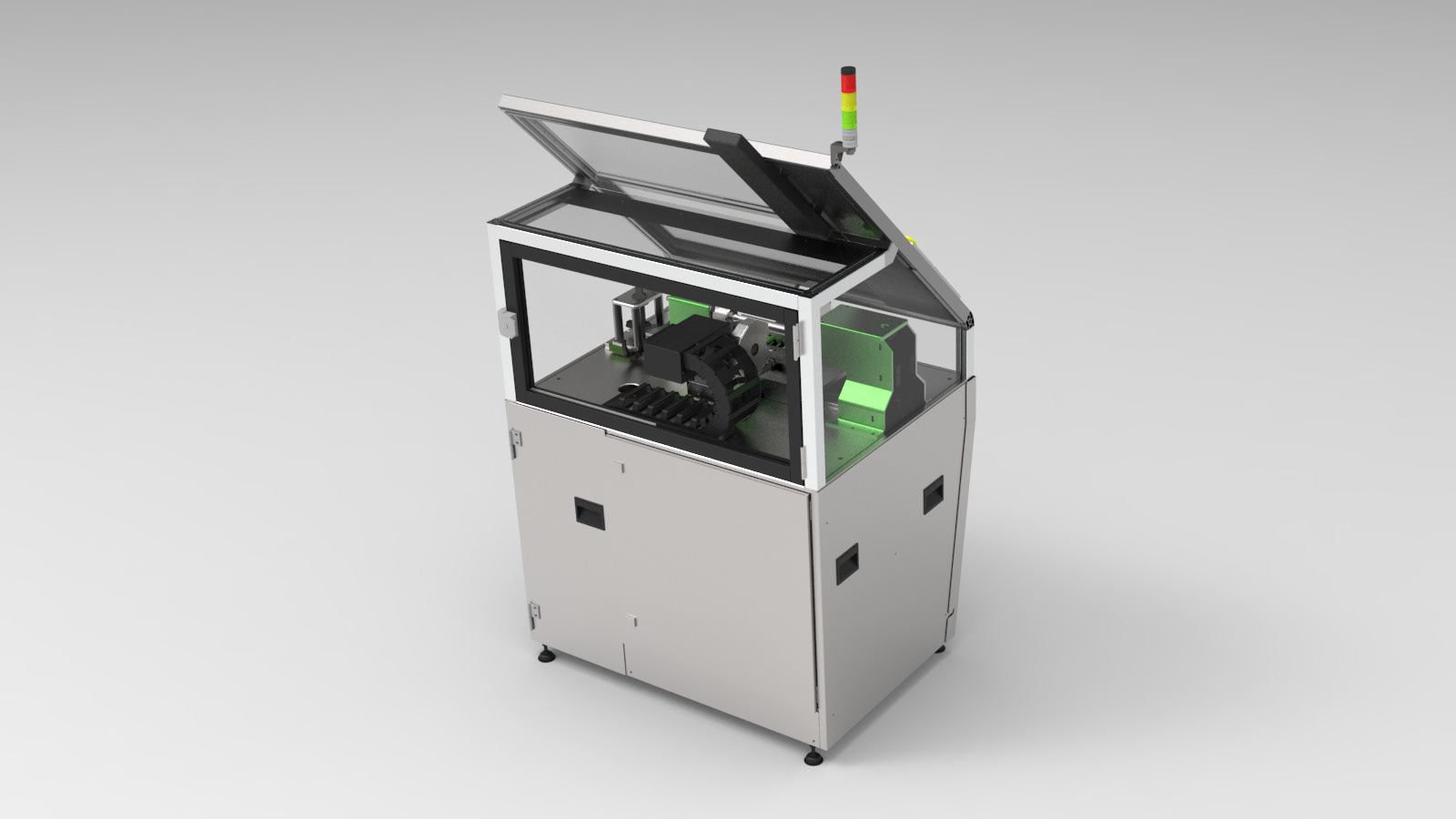

Das Achssystem ist wie bei einer CNC-Drehmaschine aufgebaut. Der Längsschlitten (Z-Achse) ist wird mittels Schrittmotor auf einer Trapezspindel bewegt. Geführt wird dieser
über zwei Linearführungsschienen auf Kugelumlaufwagen.Die Spindelmutter ist wartungsfrei. Der Plan.- oder Querschlitten (X-Achse) wird mit einem Schrittmotor über eine Zahnriemenachse, die synchron-gegenläufig ist, angetrieben. Auf diesem Schlitten sind die Bürstenböcke montiert, die mit DC-Gleichstrommotoren angetrieben werden. IM Dreibackenfutter (C-Achse) können verschiedene Kegelaufnahmen, für unterschiedliche Kolbentypen, gespannt werden. Die Werkstückrotation hat keine bearbeitende Funktion, sie lediglich zur Positionierung und zur Rundumbearbeitung
der Kolben. Die Absaugung, Stromversorgung und Sensorik ist in Längsrichtung (Z-Achse) über eine Energiekette schleppgeführt. Über ein Lineal kann die Rüststellung eingestellt werden.
über zwei Linearführungsschienen auf Kugelumlaufwagen.Die Spindelmutter ist wartungsfrei. Der Plan.- oder Querschlitten (X-Achse) wird mit einem Schrittmotor über eine Zahnriemenachse, die synchron-gegenläufig ist, angetrieben. Auf diesem Schlitten sind die Bürstenböcke montiert, die mit DC-Gleichstrommotoren angetrieben werden. IM Dreibackenfutter (C-Achse) können verschiedene Kegelaufnahmen, für unterschiedliche Kolbentypen, gespannt werden. Die Werkstückrotation hat keine bearbeitende Funktion, sie lediglich zur Positionierung und zur Rundumbearbeitung
der Kolben. Die Absaugung, Stromversorgung und Sensorik ist in Längsrichtung (Z-Achse) über eine Energiekette schleppgeführt. Über ein Lineal kann die Rüststellung eingestellt werden.
